原廠定制開發方案銷售DM542數字兩相步進驅動器提供套件燒錄程序芯片

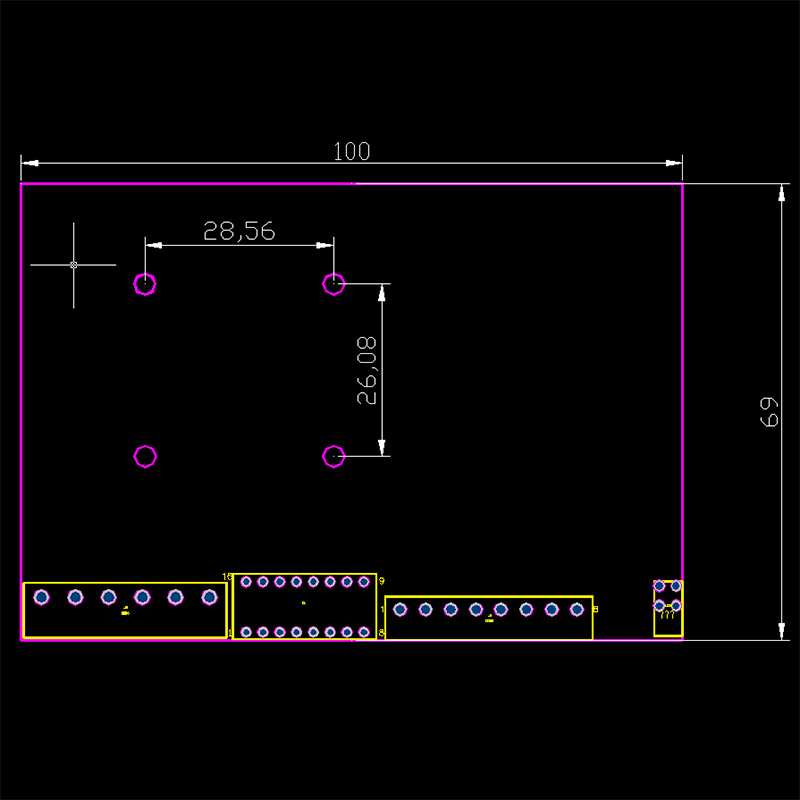

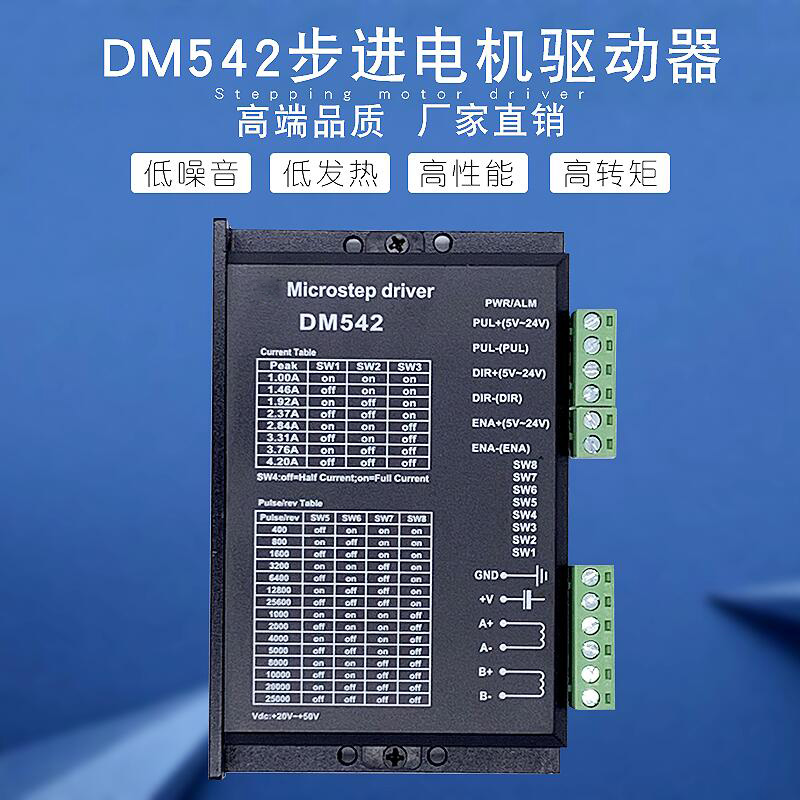

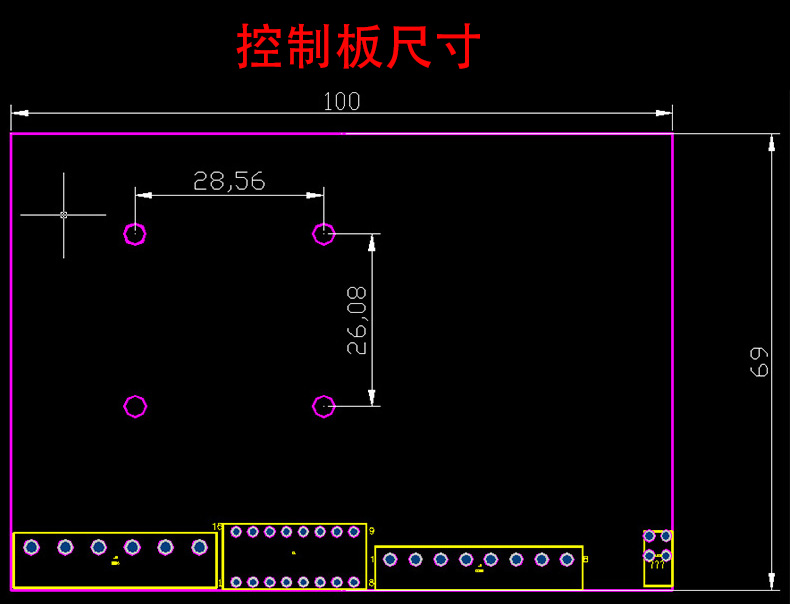

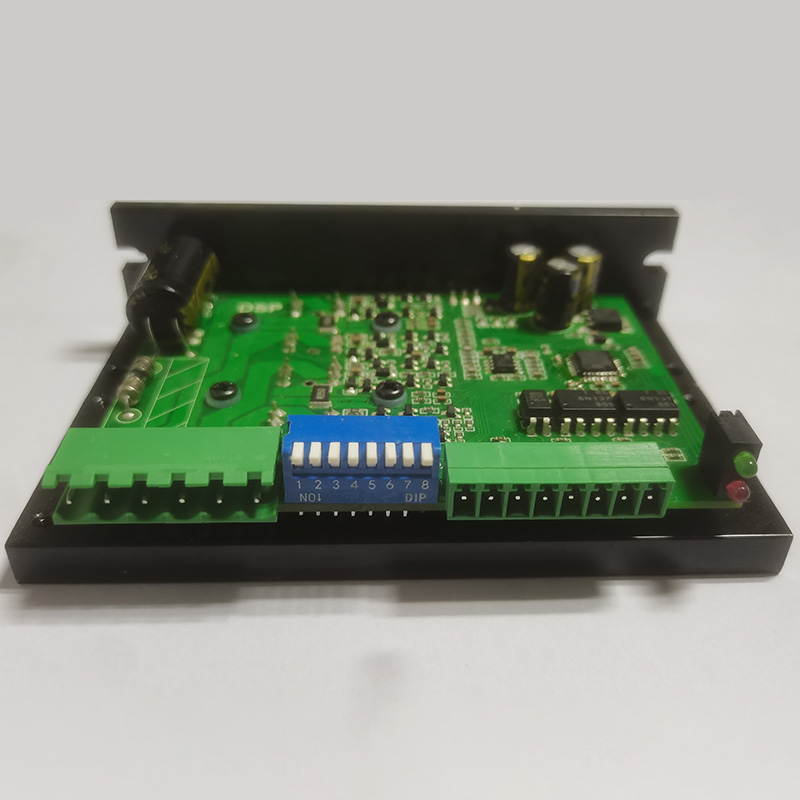

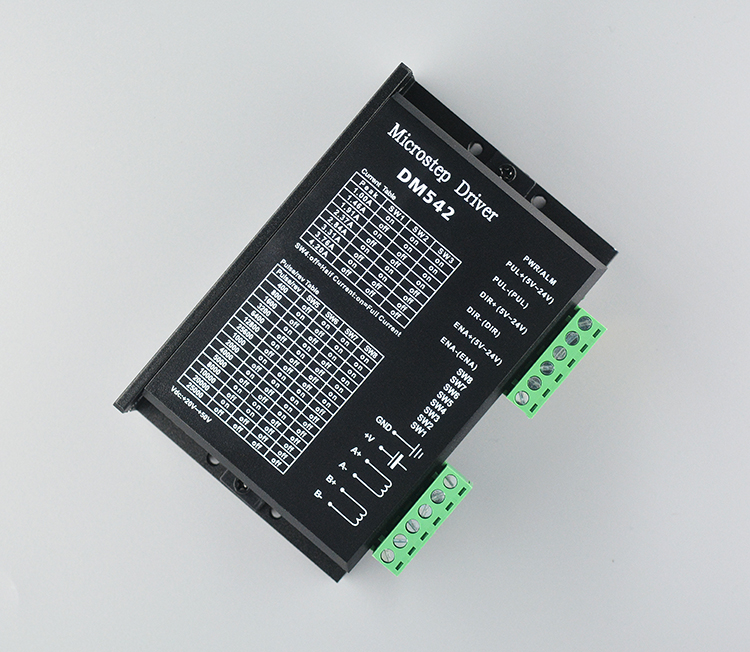

產品名稱：驅動器芯片驅動器主控板兩相步進驅動器
產品型號：DM542

產品詳情
產品規格

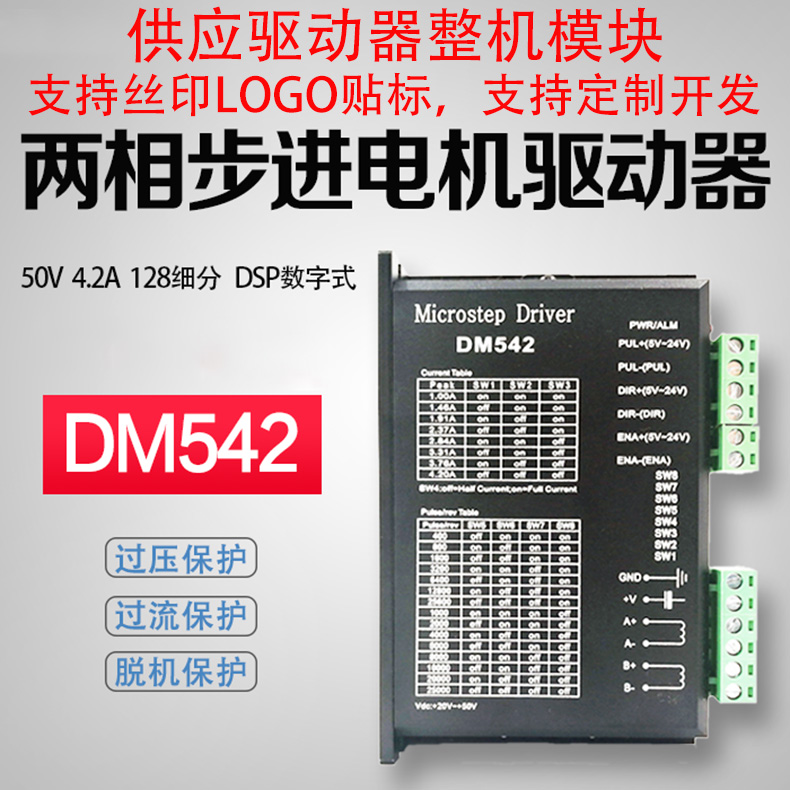

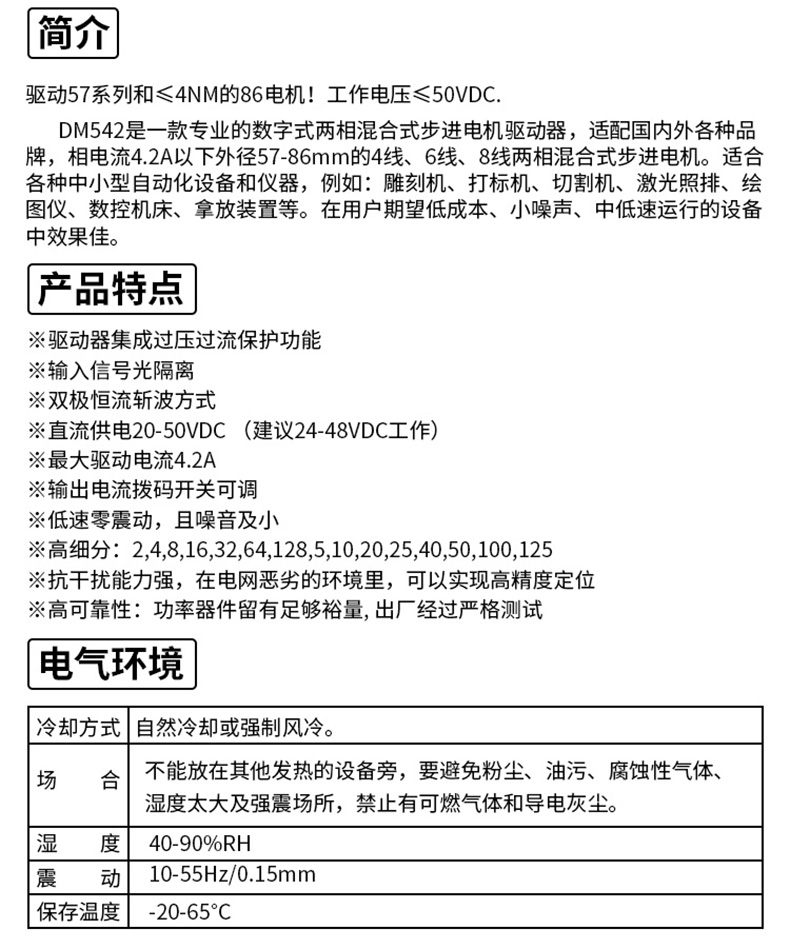

① 產品概述

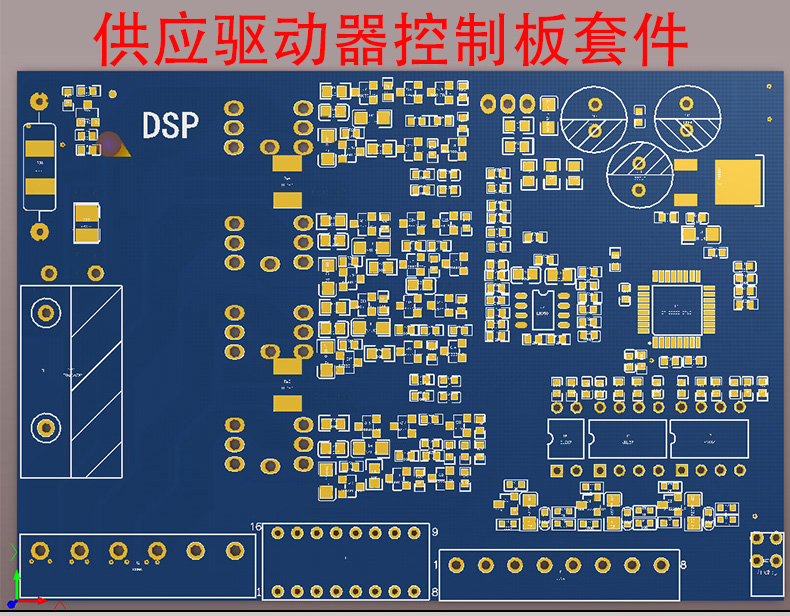

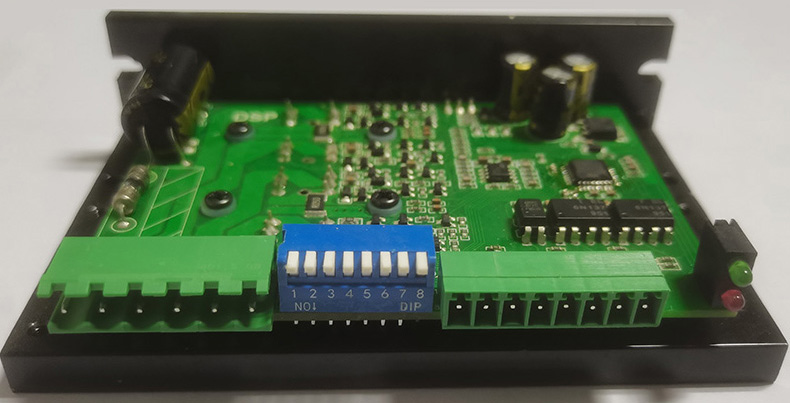

DM542是博奧智能針對市場需求開發的一款相混合式步進電機驅動器，從設計到加工經歷每個環節，面向客戶出售燒錄程序的主控芯片、主控板及外殼套料以及成品驅動器模塊；同時我公司根據客戶需求提供各種控制板及模塊定制。

DM542 DSP 控制的數字式兩相混合式步進電機驅動器，適配相電流在 4.2A 以下、外徑 39，42，57，60，86mm 的四線，六線，八線兩相混合式步進電機?？稍O(shè)置128 內各種細分以及 4.2A 內各種電流，內部增加電機專用控制算法，能夠針對不同電機采用相應運行參數，使電機運行非常平穩，震動以及噪聲極小。內置過熱，過流，過壓檢測，保護驅動器穩定運行。

② 應用領域

適合各種運動控制領域自動化設備和儀器，例如：自動包裝機、點膠機、3D 打印機、激光加工設備、雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。在用戶期望低振動、低噪聲的設備中應用，性價比競爭較強領域的首選。，

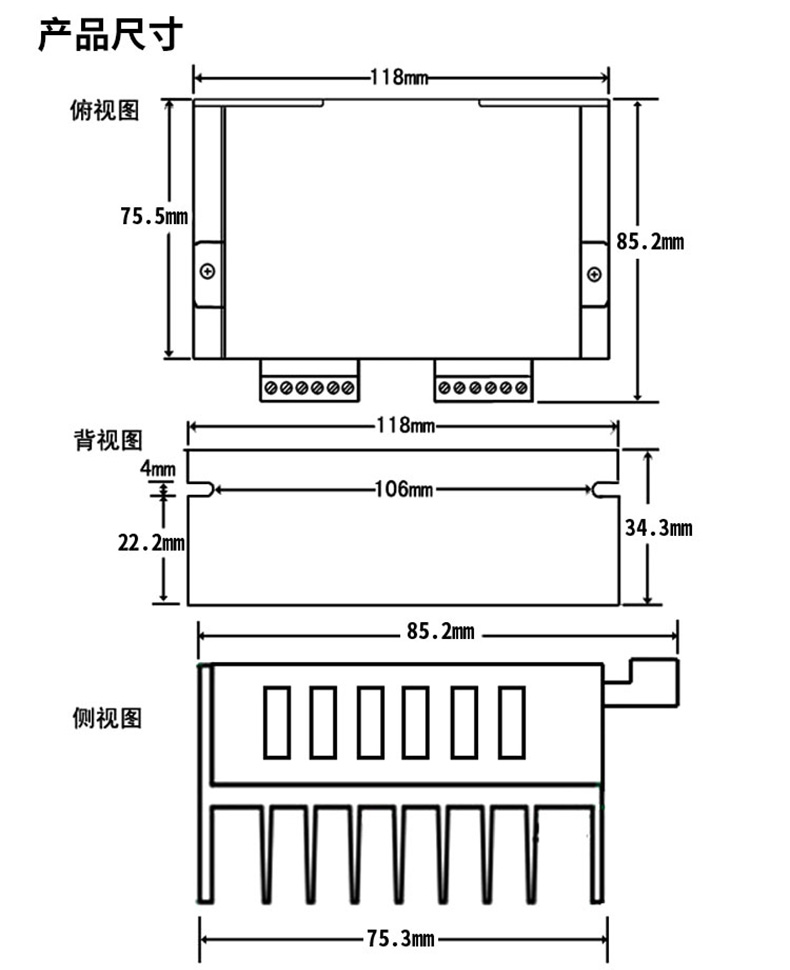

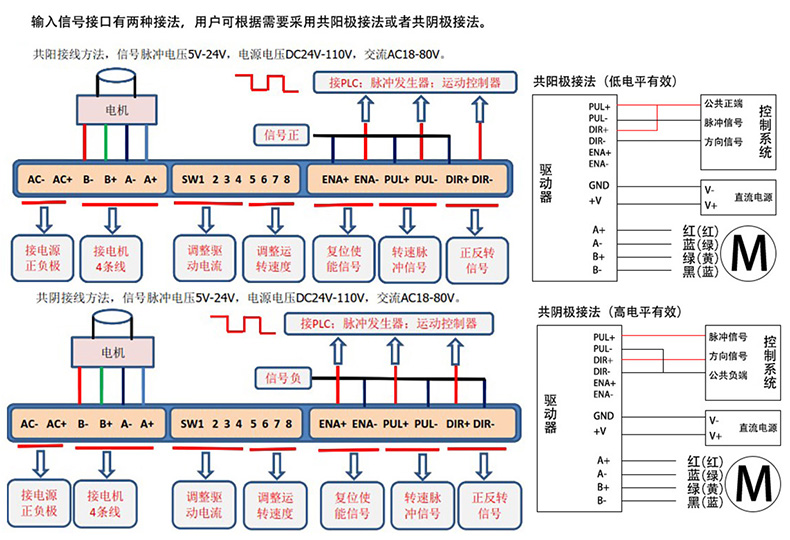

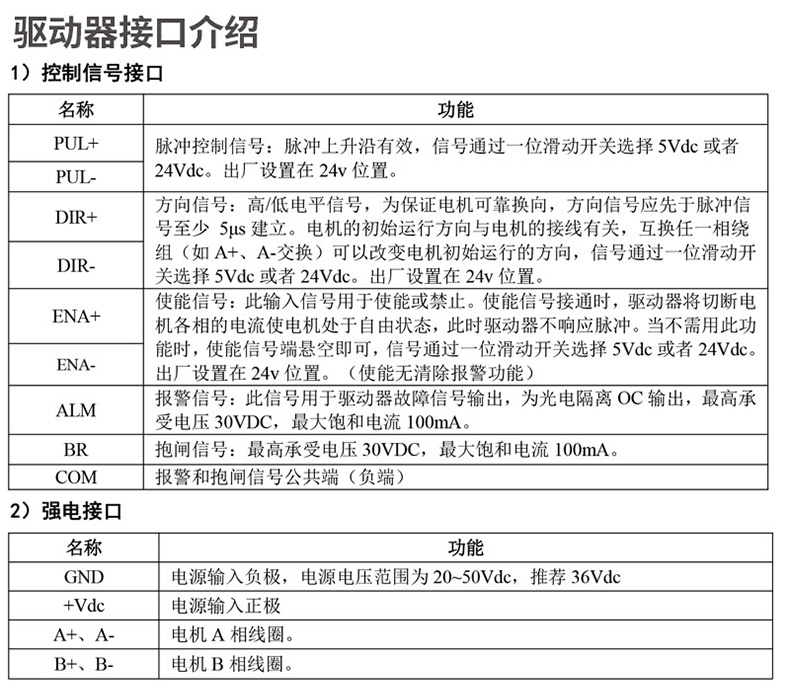

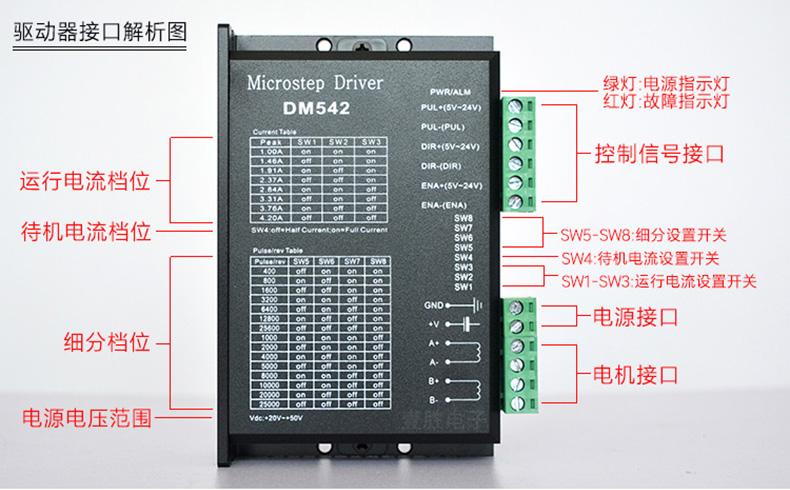

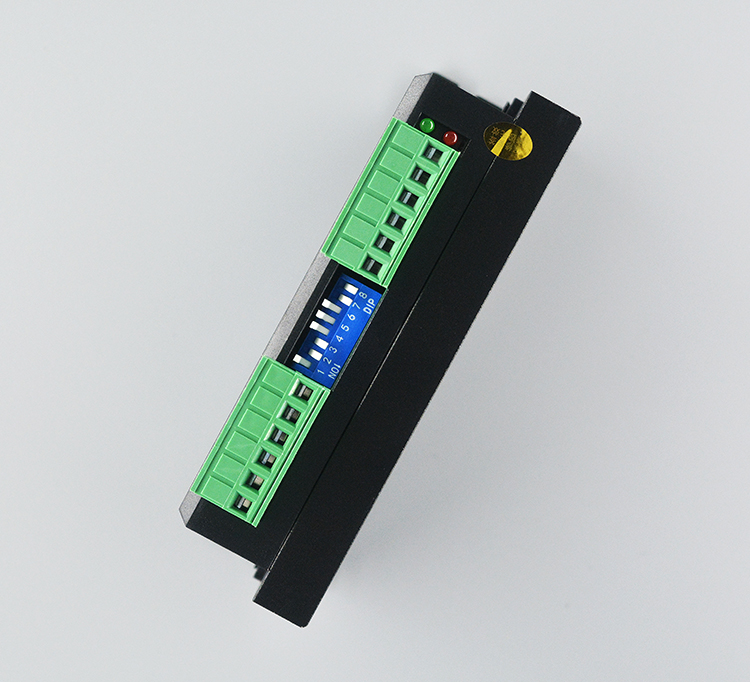

③ 接口定義

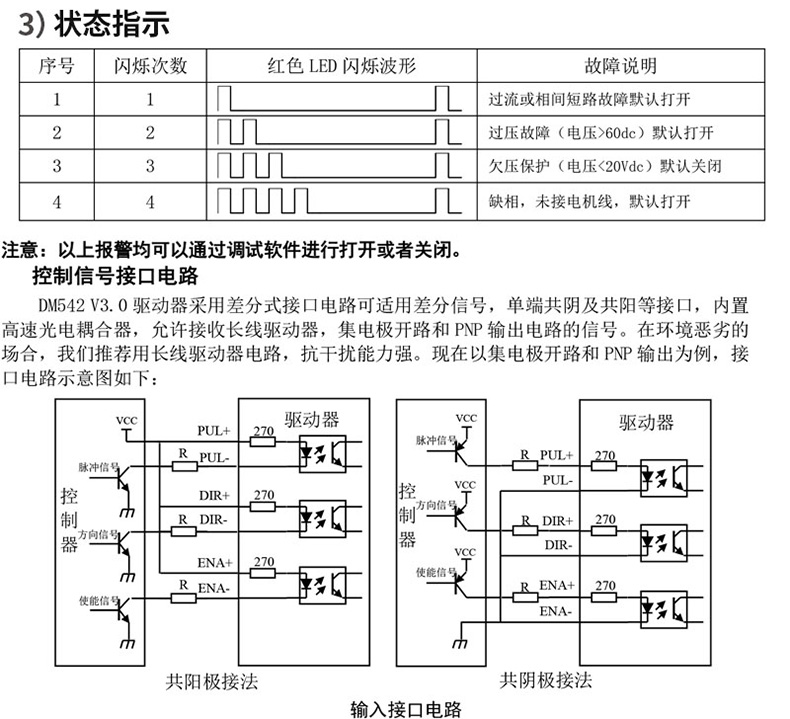

控制信號接口

名稱

功能

PUL+ PUL-

脈沖輸入信號

脈沖有效沿可調，默認脈沖上升沿有效；為了可靠響應脈沖信號，脈沖寬度應大于 1.2us。5-24VDC 電平兼容。

DIR+ DIR-

方向輸入信號

高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5us 建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如 A+、A-交換）可以改變電機初始運行的方向。5-24VDC 電平兼容。

ENA+ ENA-

使能控制信號

此輸入信號用于使能或禁止驅動器輸出。ENA 接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，不響應步進脈沖。當不需用此功能時，使能信號端懸空即可。5-24VDC 電平兼容。

電源/電機接口

名稱	功能
+V	直流電源正極，范圍+20V—+50V。
GND	直流電源負極
A+ A-	電機 A 相繞組
B+ B-	電機 B 相繞組

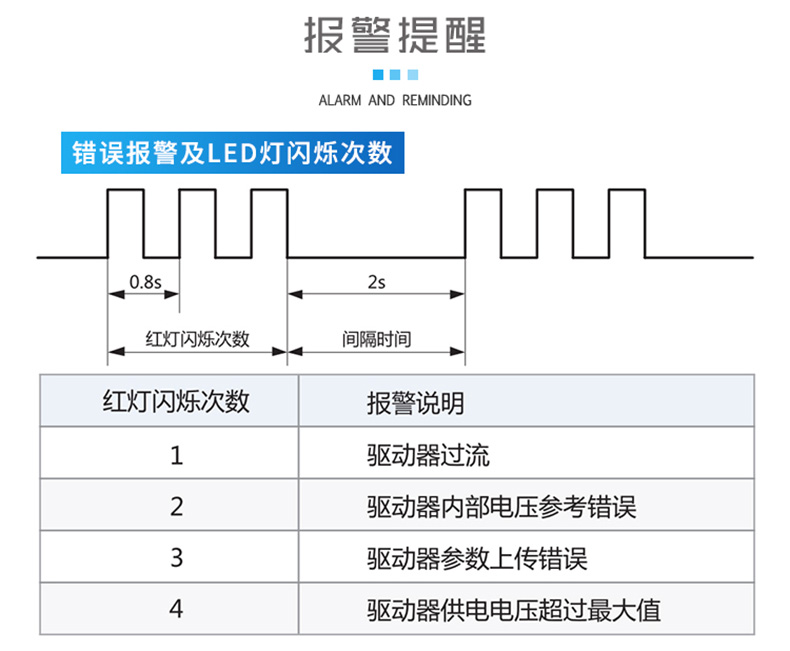

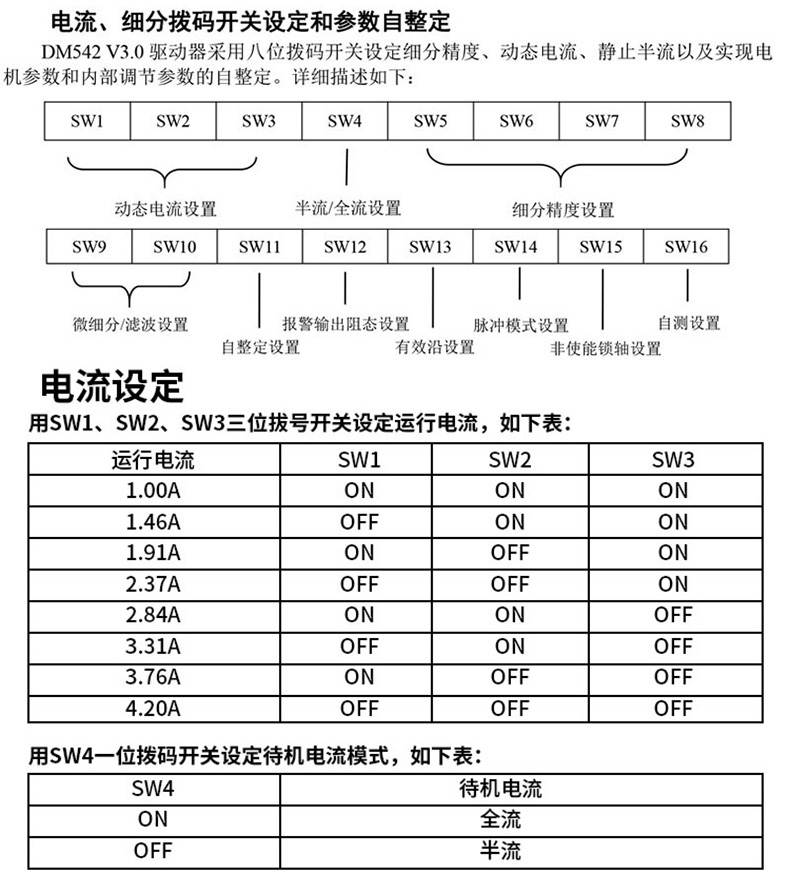

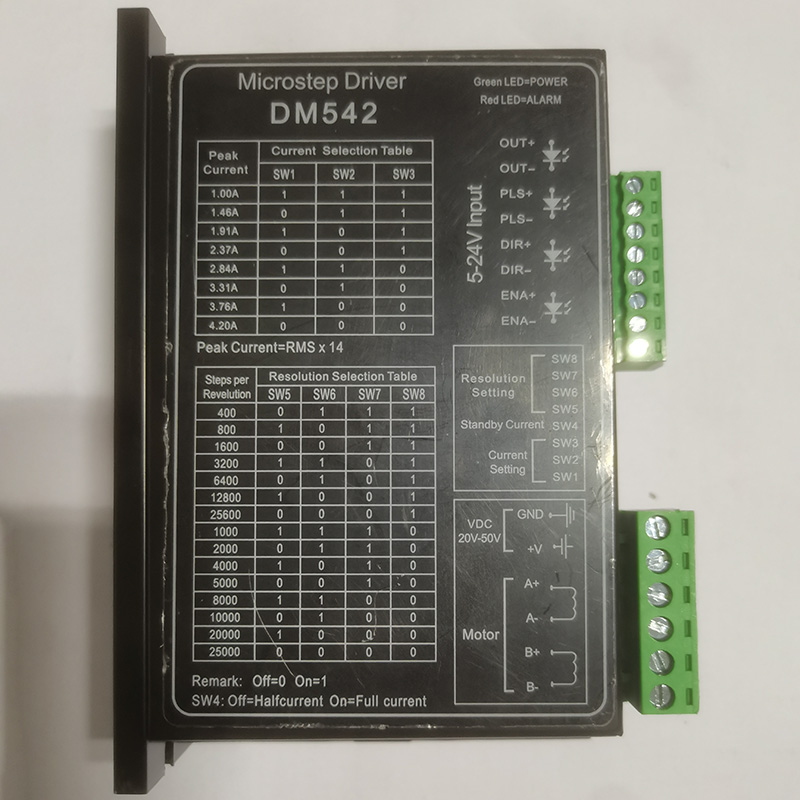

④ 參數設定

控制功能	運行電流	待機電流	細分精度
撥碼開關位號	SW1、SW2、SW3	SW4	SW5、SW6、SW7、SW8

驅動器采用八位撥碼開關設定動態電流，全流半流，細分精度，詳細描述如下：

運行電流設定

運行電流	SW1	SW2	SW3
1.00A	ON	ON	ON
1.46A	OFF	ON	ON
1.91A	ON	OFF	ON
2.37A	OFF	OFF	ON
2.84A	ON	ON	OFF
3.31A	OFF	ON	OFF
3.76A	ON	OFF	OFF
4.20A	OFF	OFF	OFF

待機電流設定

SW4

ON 全流模式

OFF 半流模式

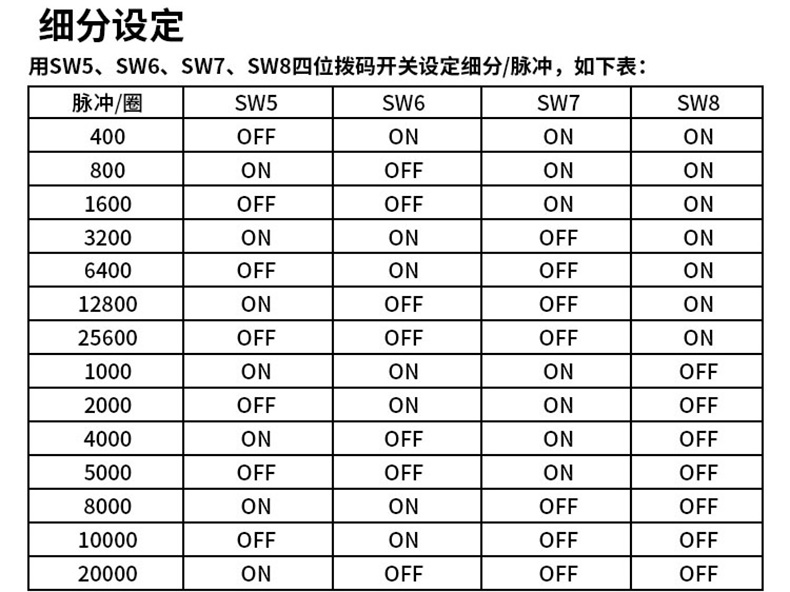

細分精度設定

細分精度	脈沖數/圈	SW5	SW6	SW7	SW8
2	400	OFF	ON	ON	ON
4	800	ON	OFF	ON	ON
8	1600	OFF	OFF	ON	ON
16	3200	ON	ON	OFF	ON
32	6400	OFF	ON	OFF	ON
64	12800	ON	OFF	OFF	ON
128	25600	OFF	OFF	OFF	ON
5	1000	ON	ON	ON	OFF
10	2000	OFF	ON	ON	OFF
20	4000	ON	OFF	ON	OFF
25	5000	OFF	OFF	ON	OFF
40	8000	ON	ON	OFF	OFF
50	10000	OFF	ON	OFF	OFF
100	20000	ON	OFF	OFF	OFF
125	25000	OFF	OFF	OFF	OFF
