博奧智能 BA-ZW0C 指紋識別模塊：自研電容傳感 + 高速 DSP，集成指紋錄入 / 比對 / 存儲全功能
圖像質量：采集窗口尺寸 20.4mm×33.4mm，有效圖像尺寸 11.22mm×15.52mm，圖像分辨率 500DPI，像素規格 256×288，確保指紋細節清晰捕捉。
識別精度：支持五級安全等級（1-5 級，從低到高），安全等級 3 時，認假率（FAR）＜0.001%、拒真率（FRR）＜0.005%，精度可根據場景靈活調整。
存儲容量：內置 FLASH 指紋庫，支持存儲 1000 枚指紋模板，模板大小 512 字節（有效數據 512 字節），特征文件 512 字節（有效數據 256 字節），滿足中小型場景用戶容量需求。
接口兼容性：支持 UART（TTL 邏輯電平）與 USB1.1/2.0 雙接口，UART 波特率可設為 9600×N bps（N=1-12，默認 57600bps），適配不同設備通訊需求。
- 產品詳情
- 產品規格
- 標準注冊流程：打開設備→獲取指紋圖像→生成特征1→獲取指紋圖像→生成特征2→合成指紋模板→存儲至指紋數據庫，適用于對識別安全性要求較高的場景（如門禁、保險柜）。
- 精簡注冊流程：打開設備→獲取指紋圖像→生成特征1→直接存儲，適配需快速錄入的場景（如臨時考勤設備）。
- 指紋搜索流程：打開設備→獲取指紋圖像→生成特征→搜索指紋庫→返回匹配位置及得分，實現1:N快速檢索（1000枚指紋庫搜索時間<1.0秒）。
- 指紋比對流程：打開設備→獲取指紋圖像→生成特征1→加載指紋庫特征2→對比特征→返回結果，支持1:1精準核驗（如身份驗證終端）。
- 超快速識別體驗：指紋圖像錄入時間<0.5秒，1000枚指紋庫搜索時間均值<1.0秒，無需用戶長時間等待，適配高頻次使用場景（如辦公樓考勤）。
- 五級安全可調：支持1-5級安全等級調節（1級認假率最高、拒真率最低；5級認假率最低、拒真率最高），默認3級安全等級下，認假率（FAR）<0.001%、拒真率（FRR）<0.005%，兼顧安全性與用戶體驗。
- 大容量存儲能力：內置FLASH指紋庫，支持存儲1000枚指紋模板，單枚模板為512字節（有效數據512字節），滿足中小型場景的人員管理需求。
- 雙接口數據傳輸：兼容UART（TTL邏輯電平）與USB1.1/2.0接口，UART通訊波特率支持9600×N bps（N=1-12，默認57600 bps），USB接口支持256級灰度圖像傳輸，適配不同硬件終端的連接需求。
- 寬溫寬濕適配：工作溫度范圍-40℃~+70℃、工作濕度20%~90%，存儲溫度-40℃~+80℃、存儲濕度16%~95%，可在低溫戶外、高溫車間等惡劣環境穩定運行。

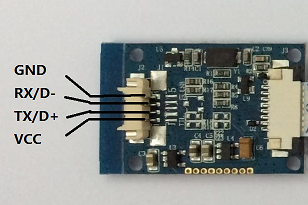

- TTL電平接口（4引腳）：1腳VCC（5V電源輸入）、2腳TXD（模塊串口發送端）、3腳RXD（模塊串口接收端）、4腳GND（信號地，與電源地連通）。
- USB電平接口（4引腳）：1腳VCC（電源輸入）、2腳D+（USB信號線）、3腳D-（USB信號線）、4腳GND（信號地）。
- 緩沖區：1個圖像緩沖區（256×288像素）、2個特征文件緩沖區（各512字節），支持上位機通過指令讀寫，斷電后緩沖區內容不保存。
- 指紋庫：FLASH存儲區域按序號（0~N-1，N為容量）管理模板，用戶可通過指令按序號訪問。
- 可配置參數：支持波特率、安全等級、數據包長度等參數調節，參數修改后存儲至FLASH，下次上電自動生效。
- 門禁安防系統：依托五級安全等級與低認假率，適配小區、寫字樓門禁，防止非法闖入。
- 企業考勤設備：1000枚大容量存儲+<1秒搜索速度，滿足中小型企業員工考勤需求。
- 智能鎖具：寬溫設計適配室內外鎖具，電容傳感器支持濕手指識別，提升用戶體驗。
- 工業控制與醫療設備：高穩定性與抗干擾能力，適配工業機床權限管理、醫療設備身份核驗。
BA-ZW0C 指紋識別模塊 - 深圳市博奧智能科技有限公司

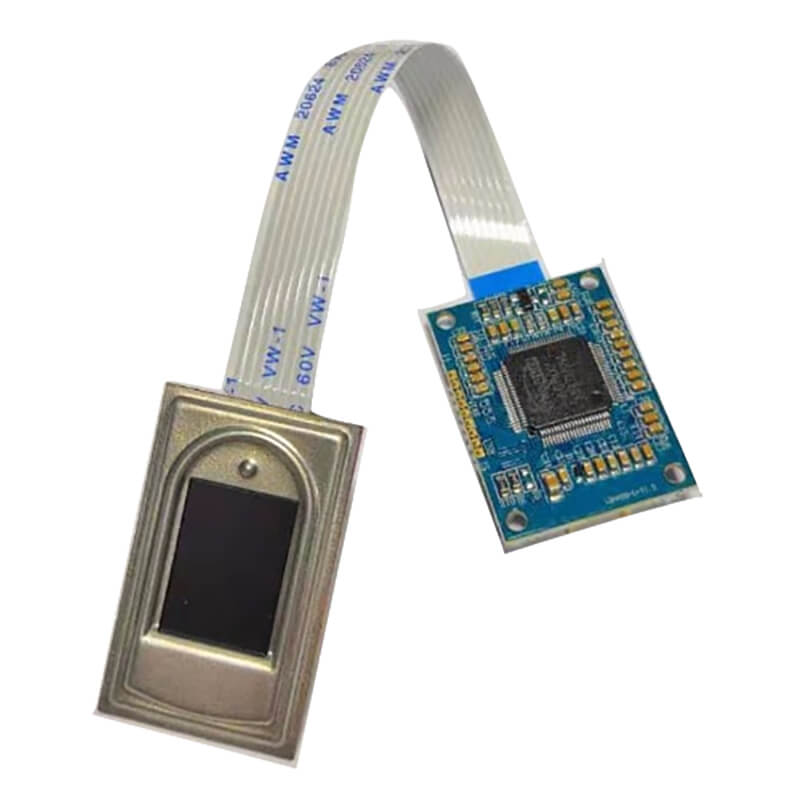

深圳市博奧智能科技有限公司自主研發的BA-ZW0C 指紋識別模塊，以高速DSP處理器為核心，搭載公司擁有自主知識產權的電容指紋傳感器，集成指紋錄入、圖像處理、指紋比對、搜索及模板儲存等全功能，廣泛適用于門禁、考勤、智能鎖、工業控制等場景，為設備提供高精度、高穩定性的生物識別解決方案。
一、產品概述與工作原理

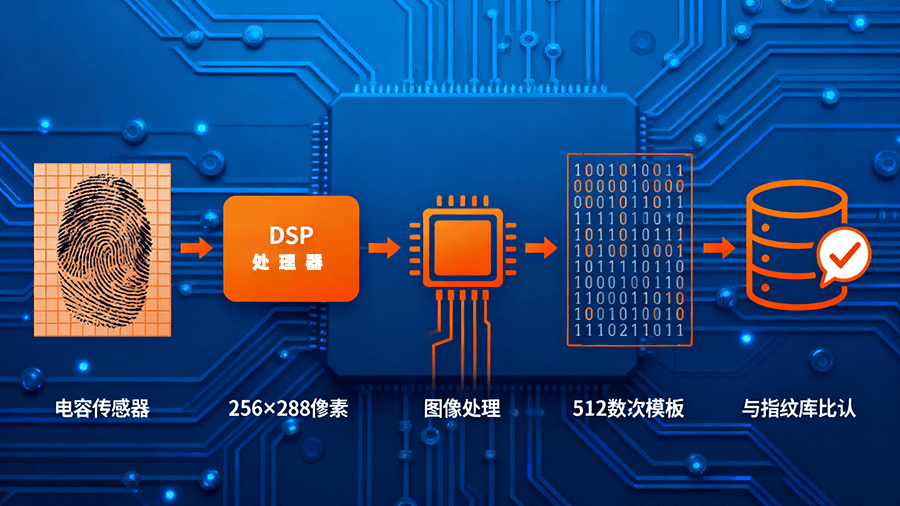

BA-ZW0C 指紋模塊是一款智能型識別設備，核心優勢在于“快速響應 + 精準識別”，其工作流程分為標準流程與精簡流程，滿足不同場景的效率需求：
1. 核心工作流程
二、核心功能與性能優勢
BA-ZW0C 指紋識別模塊憑借硬件配置與算法優化，在識別效率、安全性、穩定性上表現突出，核心優勢如下：
三、關鍵技術參數
BA-ZW0C 指紋識別模塊的技術參數經過嚴格測試，確保性能穩定可靠，核心參數如下：
| 參數類別 | 具體參數 |
|---|---|
| 電氣參數 | 供電電壓5V（典型值），供電電流100mA（典型值）、峰值120mA，低功耗設計適配嵌入式設備 |
| 圖像采集參數 | 采集窗口尺寸20.4mm×33.4mm，有效圖像尺寸11.22mm×15.52mm，圖像分辨率500DPI、像素256×288，電容傳感器精準捕捉指紋細節紋理 |
| 數據存儲參數 | 指紋特征文件512字節（有效數據256字節），模板文件512字節（有效數據512字節），支持?jǐn)嚯姳Ｗo(hù)，指紋庫數據不丟失 |
| 通訊參數 | UART接口支持波特率調節，USB接口兼容1.1/2.0協議，數據包長度可設（32/64/128/256字節），適配不同數據傳輸速率需求 |
四、硬件接口與系統資源
1. 硬件接口定義
模塊提供TTL與USB兩種接口，引腳功能清晰，便于硬件集成：
注：模塊上電后需500ms初始化時間，此階段不響應上位機命令。
2. 核心系統資源
模塊內置豐富的系統資源，降低二次開發難度：
五、開發支持與應用場景
1. 開發支持
模塊提供完善的指令系統與開發文檔，包含17條核心指令（指紋處理類12條、系統設置類5條），如“獲取圖像（ZAZ_GetImg）”“特征合成模板（ZAZ_RegModel）”“搜索指紋（ZAZ_Search）”等，同時配套開發流程圖（含注冊、比對流程），助力快速完成集成開發。
2. 典型應用場景
六、廠家信息與服務
BA-ZW0C 指紋識別模塊由深圳市博奧智能科技有限公司研發生產，提供技術支持與定制化服務，如需產品采購或技術咨詢，可直接聯系：
聯系人：徐軍峰
聯系電話：13632514967
核心價值：以“高精度、高穩定、易開發”為核心，為各類智能設備提供低成本、高性價比的指紋識別解決方案，是生物識別領域的優選模塊產品。
